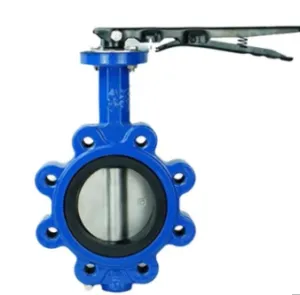

Mae falf glöyn byw math lug gyda choesyn estyniad yn fath o falf a ddefnyddir yn gyffredin mewn cymwysiadau diwydiannol i reoli llif hylifau mewn piblinell. Dyma rai nodweddion allweddol a gwybodaeth am y math hwn o falf:
Dyluniad Falf: Mae gan falf glöyn byw math lug ddisg neu blât sy'n cylchdroi ar echel ganolog i reoli llif yr hylif. Mae'r disg wedi'i gysylltu â choesyn, a phan fydd y coesyn yn cael ei droi, mae'r disg naill ai'n blocio neu'n caniatáu llif hylif.
Lugs: Mae'r dyluniad lug yn cyfeirio at bresenoldeb lugs neu allwthiadau ar y corff falf. Mae'r lugiau hyn fel arfer wedi'u lleoli ar ymylon allanol y falf ac yn gweithredu fel pwyntiau atodi. Maent yn caniatáu gosod y falf rhwng dwy fflans gan ddefnyddio bolltau neu stydiau.
Coesyn Estyniad: Mae coesyn estyniad yn nodwedd ddewisol sy'n darparu hyd ychwanegol i'r coesyn falf. Mae'n caniatáu i'r gweithredwr gyrraedd a rheoli'r falf mewn cymwysiadau lle mae'r falf wedi'i gosod mewn lleoliad dwfn, claddedig neu anodd ei gyrraedd. Mae'r coesyn estyniad yn ymwthio allan o ben y falf, gan ddarparu mynediad ar gyfer gweithrediad llaw neu awtomataidd.
Deunyddiau: Gall y deunyddiau a ddefnyddir ar gyfer y corff falf, disg, coesyn, a choesyn estyn amrywio yn dibynnu ar ofynion penodol y cais. Mae deunyddiau cyffredin yn cynnwys haearn bwrw, haearn hydwyth, dur di-staen, ac aloion amrywiol, a ddewiswyd oherwydd eu gwydnwch a'u gallu i wrthsefyll cyrydiad.
Ceisiadau: Defnyddir falfiau glöyn byw math lug gyda choesynnau estyn yn gyffredin mewn ystod eang o ddiwydiannau, gan gynnwys olew a nwy, trin dŵr, prosesu cemegol, cynhyrchu pŵer, a systemau HVAC (gwresogi, awyru a thymheru). Maent yn addas ar gyfer ceisiadau ymlaen / i ffwrdd a throtling.
Manteision: Mae falfiau glöyn byw math lug yn hysbys am eu dyluniad cryno, eu rhwyddineb gosod, a'u cost isel o'u cymharu â mathau eraill o falf. Mae'r coesyn estyniad yn gwella eu hamlochredd ymhellach trwy ganiatáu ar gyfer gweithredu a rheolaeth o bell mewn amgylcheddau heriol.
Mae'n bwysig nodi y bydd manylion penodol, megis maint, gradd pwysau, ystod tymheredd, a manylebau technegol eraill, yn amrywio yn dibynnu ar y model falf penodol a'r gwneuthurwr.
Disgrifiad o'r Cynnyrch
Safon :
| Dylunio | API 609\BS5155\EN593\GB/T12238\DIN3354 |
| Gwyneb i wyneb | API609\ DIN3202 K1\BS5155\EN558\ISO5752\ASME B16.10 |
| Diwedd fflans | ASME B16.1 DOSBARTH 125\ASME B16.5 DOSBARTH 150\ASME B16.47\BS EN 1092 PN6/PN10/PN16\JIS B 2220 5K/10K/16K\BS 10 Tabl D/Tabl E |
| Fflans Uchaf | ISO5211 (Yn ôl anghenion y cwsmer) |
| Arolygiad | API598\EN12266-1 |
Deunydd:
| CORFF | CI, DI, WCB, WCC, LCB, LCC, CF8, CF8M, CF3, CF3M, C95400, C95800, SAF2205, SAF2507, F51, 1.4529^^ |
| DISC | CF8, 304, CF3, 304L CF8M, 316, CF3M, 316L, SAF2205, SAF2507, F51, 1.4529, C95400, C95500, C95800, MONEL^. |
| SEDD | BUNA-N, NBR, EPDM, HYPALON, NEOPRENE, VITON, FKM, PTFE, RPTFE, TEFLON, RWBER NATURIOL^^ |
| STEM | F410, F420, F430, F431, F304, F316, MONEL 400, MONEL K500^^ |
